Ứng dụng pin điện tử Máy kết nối lưu trữ năng lượng mới Thiết kế cơ học mạnh mẽ

Các hệ thống lưu trữ pin, đặc biệt là những hệ thống được sử dụng trong các ứng dụng năng lượng mới như xe điện (EV) và lưu trữ năng lượng tái tạo, đòi hỏi các đầu nối chuyên biệt có thể xử lý công suất cao,đảm bảo an toànDưới đây là hướng dẫn chi tiết để thiết kế và lựa chọn các đầu nối để lưu trữ pin trong các hệ thống năng lượng mới:

Các đặc điểm chính của bộ kết nối lưu trữ pin

1. Điều khiển điện và điện áp cao:

   • Đánh giá hiện tại:Các đầu nối nên được thiết kế để xử lý dòng điện cao, thường dao động từ 50A đến hơn 300A, tùy thuộc vào ứng dụng.
   • Đánh giá điện áp:Các đầu nối này phải có khả năng xử lý điện áp cao, thường dao động từ 400V đến 1.000V trong xe điện và hệ thống lưu trữ năng lượng lớn.

2. Xét về an toàn:

   • Thiết kế chống chạm:Thiết lập các thiết bị tiếp xúc chống chạm để ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động, đảm bảo an toàn trong khi xử lý và bảo trì.
   • Cơ chế khóa:Sử dụng các cơ chế khóa an toàn để ngăn chặn ngắt kết nối ngẫu nhiên, có thể nguy hiểm trong các ứng dụng điện áp cao.
   • Sự phân cực:Thiết kế các đầu nối được phân cực, đảm bảo chúng chỉ có thể được kết nối theo định hướng chính xác, ngăn ngừa các vấn đề phân cực ngược.

3. Quản lý nhiệt:

   • Sự phân tán nhiệt:Tích hợp các tính năng như vây làm mát hoặc vật liệu dẫn nhiệt cao để quản lý nhiệt được tạo ra bởi dòng điện cao.
   • Định nhiệt độ:Đảm bảo các đầu nối được chuẩn bị cho nhiệt độ cực cao phổ biến trong các hệ thống lưu trữ pin, có thể dao động từ -40 °C đến +125 °C.

4. Chống môi trường:

   • Bấm kín:Đảm bảo các đầu nối có xếp hạng IP cao (ví dụ: IP67 hoặc IP68) để bảo vệ chống bụi, nước và các yếu tố môi trường khác.
   • Kháng ăn mòn:Sử dụng vật liệu và lớp phủ chống ăn mòn, đặc biệt là trong môi trường mà các kết nối có thể tiếp xúc với độ ẩm hoặc hóa chất.

5. Độ bền và độ tin cậy:

   • Chu kỳ giao phối cao:Thiết kế các kết nối để chịu được một số lượng lớn các chu kỳ ghép nối và tháo rời mà không bị suy thoái, điều này rất quan trọng đối với bảo trì và khả năng phục vụ.
   • Căng bằng rung động và va chạm:Đảm bảo các đầu nối chắc chắn và có thể chịu được rung động và cú sốc điển hình trong môi trường ô tô và công nghiệp.

6. Dễ sử dụng:

   • Kết nối nhanh / ngắt kết nối:Thiết kế các đầu nối để dễ dàng và nhanh chóng kết hợp và tháo rời, điều này rất cần thiết cho việc lắp ráp và bảo trì hiệu quả.
   • Phương thức:Hãy xem xét các thiết kế mô-đun cho phép cấu hình linh hoạt, làm cho các đầu nối thích nghi với các hệ thống và ứng dụng khác nhau.

Các loại đầu nối để lưu trữ pin

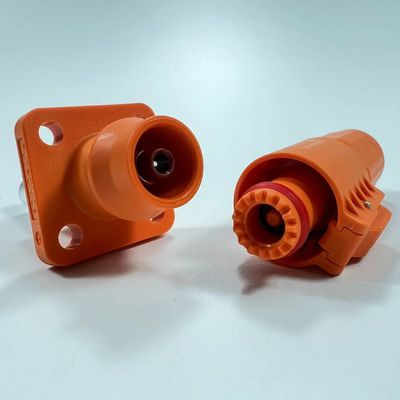

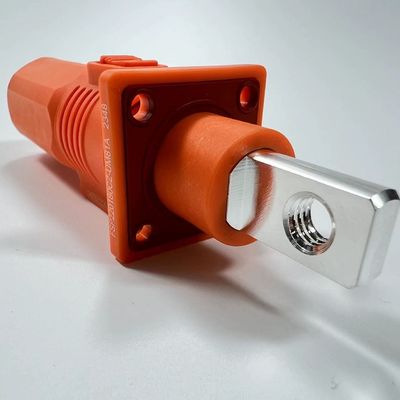

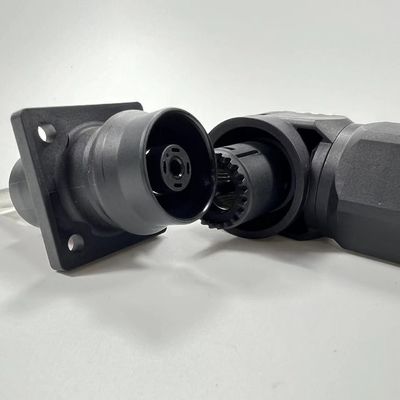

1. Máy kết nối điện cao áp:

   • Ứng dụng:Được sử dụng trong xe điện, hệ thống lưu trữ năng lượng và trạm sạc công suất cao.
   • Đặc điểm:Các đầu nối này thường có các đầu nối lớn, mạnh mẽ có khả năng xử lý dòng điện và điện áp cao, với các cơ chế khóa an toàn và niêm phong môi trường.

2. Kết nối pin mô-đun:

   • Ứng dụng:Kết nối các mô-đun pin trong một gói pin lớn hơn.
   • Đặc điểm:Các đầu nối này thường là mô-đun, cho phép cấu hình linh hoạt và khả năng mở rộng dễ dàng.

3. Bộ kết nối thanh bus:

   • Ứng dụng:Được sử dụng trong bộ pin và hệ thống lưu trữ năng lượng để kết nối các tế bào hoặc mô-đun pin lớn song song hoặc hàng loạt.
   • Đặc điểm:Các đầu nối thanh bus được thiết kế để xử lý dòng điện rất cao và thường được làm bằng đồng hoặc nhôm với bề mặt bọc để tăng độ dẫn điện và khả năng chống ăn mòn.

4. Bộ kết nối tín hiệu và truyền thông:

   • Ứng dụng:Đối với hệ thống quản lý pin (BMS) và các chức năng giám sát và điều khiển khác.
   • Đặc điểm:Các đầu nối này mang tín hiệu và dữ liệu năng lượng thấp giữa BMS và các tế bào hoặc mô-đun pin riêng lẻ, đảm bảo hoạt động an toàn và hiệu quả của bộ pin.

Những cân nhắc về thiết kế

1. Chọn vật liệu:

   • Người điều khiển:Sử dụng các vật liệu dẫn điện cao như đồng hoặc hợp kim đồng, thường có bọc bạc hoặc thiếc để tăng độ dẫn điện và khả năng chống ăn mòn.
   • Máy cách nhiệt:Chọn vật liệu cách nhiệt chất lượng cao có thể chịu được nhiệt độ cao và cung cấp cách điện tuyệt vời, chẳng hạn như PBT, PA66 hoặc polyme tinh thể lỏng (LCP).

2. Khả năng tùy chỉnh:

   • Các giải pháp phù hợp:Nhiều ứng dụng lưu trữ pin đòi hỏi các đầu nối được tùy chỉnh cho các yêu cầu điện áp, dòng điện và cơ học cụ thể.Xem xét làm việc với các nhà sản xuất cung cấp dịch vụ thiết kế tùy chỉnh.

3. Tuân thủ các tiêu chuẩn:

   • Tiêu chuẩn ô tô:Đảm bảo các đầu nối đáp ứng các tiêu chuẩn ô tô có liên quan, chẳng hạn như ISO 6469, quy định an toàn trong các phương tiện đường bộ điện.
   • Tiêu chuẩn công nghiệp:Đối với các hệ thống lưu trữ năng lượng, đảm bảo tuân thủ các tiêu chuẩn như UL 1973 cho pin để sử dụng trong các ứng dụng điện tĩnh, điện phụ trợ xe và đường sắt điện nhẹ.

Kiểm tra và đảm bảo chất lượng

1. Kiểm tra điện:

   • Kiểm tra dòng điện cao:Kiểm tra khả năng của đầu nối để xử lý dòng điện tối đa mà không bị giảm điện áp hoặc quá nóng đáng kể.
   • Kháng cách nhiệt:Kiểm tra cách điện để đảm bảo không bị hỏng dưới điện áp cao.

2. Kiểm tra cơ khí:

   • Kiểm tra rung động và va chạm:Mô phỏng các điều kiện thực tế để đảm bảo các đầu nối có thể chịu được các căng thẳng cơ học mà chúng sẽ gặp phải trong hoạt động.
   • Kiểm tra độ bền:Đánh giá khả năng của các kết nối để chịu được một số lượng lớn các chu kỳ giao phối mà không làm suy giảm hiệu suất.

3. Kiểm tra môi trường:

   • Chu trình nhiệt độ:Kiểm tra các đầu nối trong điều kiện nhiệt độ cực cao để đảm bảo hiệu suất đáng tin cậy.
   • Kiểm tra bảo vệ xâm nhập:Xác minh rằng các đầu nối đáp ứng các tiêu chuẩn IP được chỉ định của họ về chống bụi và chống nước.

Kết luận

Các kết nối pin lưu trữ cho các ứng dụng năng lượng mới phải kết hợp hiệu suất cao, an toàn và độ bền.Thiết kế cơ khí mạnh mẽ, và tuân thủ các tiêu chuẩn công nghiệp, bạn có thể tạo ra các đầu nối đáng tin cậy đáp ứng nhu cầu của các hệ thống lưu trữ năng lượng hiện đại và xe điện.
