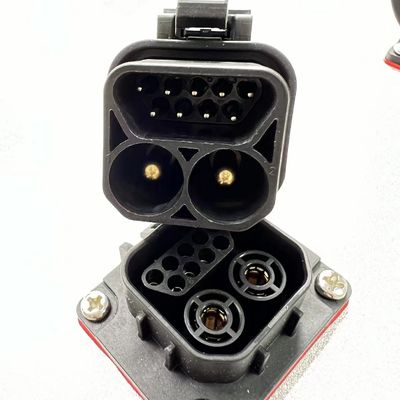

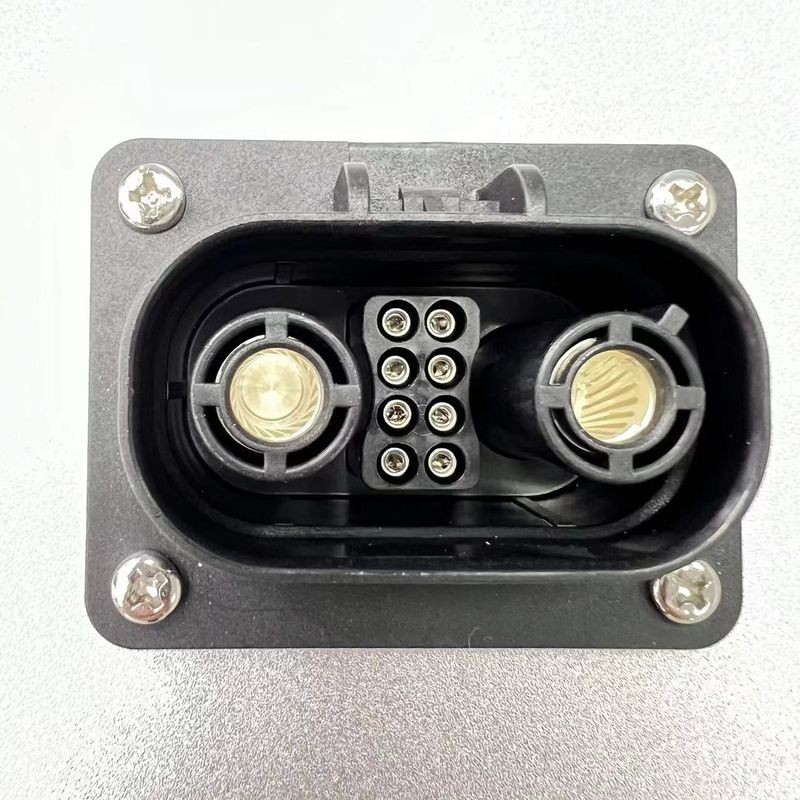

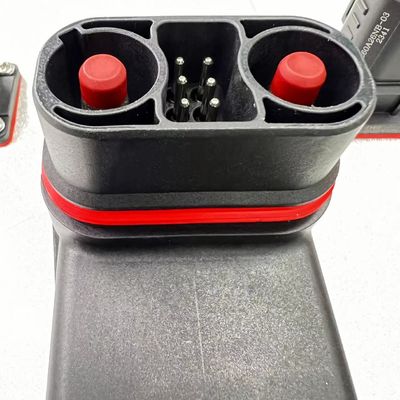

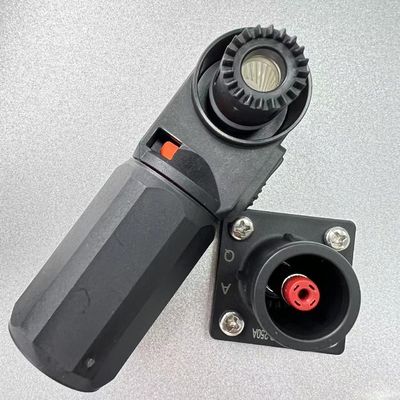

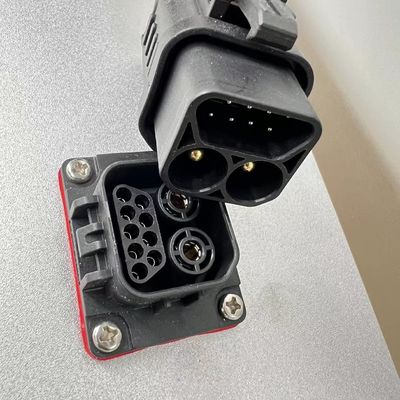

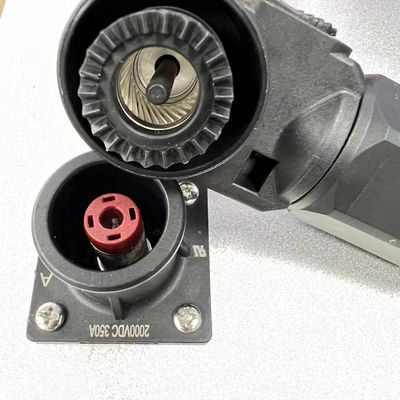

Bộ kết nối lưu trữ pin năng lượng mới cho EV ô tô được chứng nhận MSDS

Thiết kế đầu nối cho hệ thống năng lượng mới trong lưu trữ pin ô tô liên quan đến việc tạo ra các đầu nối chắc chắn, hiệu suất cao có thể đáp ứng các yêu cầu khắt khe của xe điện (EV) và hệ thống lưu trữ năng lượng (ESS). Dưới đây là một cách tiếp cận để thiết kế các đầu nối này:

Các thành phần và vật liệu chính

1. Vỏ đầu nối:

   • Vật liệu: Sử dụng nhựa chịu nhiệt độ cao, chẳng hạn như PBT (Polybutylene Terephthalate) hoặc PA66 (Polyamide 66), được gia cố bằng sợi thủy tinh để tăng thêm độ bền và chắc chắn.
   • Khả năng chống cháy: Vỏ phải có khả năng chống cháy, tuân thủ các tiêu chuẩn như UL94 V-0, đảm bảo an toàn trong trường hợp xảy ra lỗi điện.
   • Cách điện: Đảm bảo các đặc tính cách điện cao để ngăn ngừa đoản mạch và đảm bảo an toàn trong các ứng dụng điện áp cao.

2. Tiếp điểm:

   • Vật liệu: Sử dụng đồng hoặc hợp kim đồng có độ dẫn điện cao, được mạ bạc hoặc vàng để tăng cường khả năng chống ăn mòn và độ dẫn điện.
   • Định mức dòng điện: Thiết kế các tiếp điểm để xử lý dòng điện cao điển hình của hệ thống pin ô tô, đảm bảo điện trở tiếp xúc thấp để giảm thiểu tổn thất năng lượng.
   • Độ bền: Các tiếp điểm phải được thiết kế cho các chu kỳ giao phối cao, với các cơ chế lò xo chắc chắn để duy trì áp suất tiếp xúc liên tục theo thời gian.

3. Niêm phong:

   • Xếp hạng IP: Nhắm mục tiêu ít nhất xếp hạng IP67 để đảm bảo các đầu nối không thấm bụi và chống thấm nước, phù hợp để sử dụng trong môi trường khắc nghiệt của các ứng dụng ô tô.
   • Gioăng: Sử dụng gioăng silicon hoặc EPDM (Ethylene Propylene Diene Monomer) để bịt kín các đầu nối và ngăn chặn sự xâm nhập của nước, bụi và các chất gây ô nhiễm khác.

4. Quản lý nhiệt:

   • Tản nhiệt: Kết hợp các tính năng thiết kế hỗ trợ tản nhiệt, chẳng hạn như vây hoặc vật liệu dẫn nhiệt, để quản lý nhiệt do dòng điện cao tạo ra.
   • Khả năng chịu nhiệt độ: Đảm bảo tất cả các vật liệu có thể chịu được sự dao động nhiệt độ phổ biến trong môi trường ô tô, từ lạnh khắc nghiệt đến nhiệt độ cao.

Xem xét thiết kế

1. Xử lý điện áp và dòng điện cao:

   • Định mức điện áp: Thiết kế các đầu nối để xử lý điện áp cao thường được sử dụng trong pin EV (ví dụ: 400V đến 800V).
   • Xử lý dòng điện: Đảm bảo các đầu nối có thể xử lý dòng điện cao do hệ thống truyền động ô tô yêu cầu, có khả năng vượt quá 200A.

2. Tính năng an toàn:

   • Thiết kế chống chạm: Thực hiện các thiết kế chống chạm để bảo vệ khỏi sự tiếp xúc ngẫu nhiên với các bộ phận có điện, đảm bảo an toàn trong quá trình xử lý và bảo trì.
   • Cơ chế khóa: Sử dụng các cơ chế khóa an toàn để ngăn chặn việc ngắt kết nối ngẫu nhiên, điều này có thể gây thảm họa trong các ứng dụng công suất cao.
   • Phân cực: Thiết kế các đầu nối để phân cực, đảm bảo rằng chúng chỉ có thể được kết nối theo đúng hướng, ngăn chặn phân cực ngược.

3. Khả năng chống rung và sốc:

   • Thiết kế chắc chắn: Các đầu nối phải được thiết kế để chịu được rung và sốc phổ biến trong môi trường ô tô, đảm bảo hiệu suất đáng tin cậy trong suốt vòng đời của xe.
   • Giảm căng: Kết hợp các tính năng giảm căng để ngăn ngừa hư hỏng cho cáp và tiếp điểm do ứng suất cơ học.

4. Dễ sử dụng:

   • Kết nối/Ngắt kết nối nhanh: Thiết kế các đầu nối để dễ dàng và nhanh chóng kết nối và ngắt kết nối, điều này rất quan trọng để lắp ráp và bảo trì hiệu quả trong sản xuất ô tô.
   • Công thái học: Xem xét công thái học của việc xử lý các đầu nối, đặc biệt là trong không gian hạn chế điển hình của các ngăn chứa pin ô tô.

Quy trình sản xuất

1. Tạo mẫu:

   • Phát triển các nguyên mẫu để kiểm tra hiệu suất điện, cơ học và nhiệt. Tạo mẫu cho phép tối ưu hóa thiết kế trước khi chuyển sang sản xuất hàng loạt.

2. Lắp ráp:

   • Đúc chính xác: Sử dụng đúc phun chính xác cho vỏ đầu nối để đảm bảo chất lượng và độ chính xác về kích thước.
   • Lắp ráp tiếp điểm: Lắp ráp các tiếp điểm cẩn thận để đảm bảo kết nối an toàn và áp suất tiếp xúc liên tục.

3. Kiểm tra:

   • Kiểm tra điện: Tiến hành các thử nghiệm để xác minh khả năng xử lý dòng điện, định mức điện áp và điện trở cách điện. Đảm bảo các đầu nối hoạt động đáng tin cậy dưới tải.
   • Kiểm tra môi trường: Kiểm tra các đầu nối về khả năng chống nước, bụi, rung và nhiệt độ khắc nghiệt, đảm bảo chúng đáp ứng các tiêu chuẩn ô tô như ISO 16750.
   • Kiểm tra cơ học: Đánh giá độ bền của các đầu nối trong các chu kỳ giao phối lặp đi lặp lại, đảm bảo chúng duy trì hiệu suất theo thời gian.

4. Kiểm soát chất lượng:

   • Thực hiện các quy trình kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng mỗi đầu nối đáp ứng các thông số kỹ thuật cần thiết cho các ứng dụng ô tô.

Ứng dụng

• Bộ pin xe điện (EV): Đầu nối được sử dụng cho các kết nối công suất cao giữa các mô-đun pin, thiết bị điện tử công suất và hệ thống sạc.
• Hệ thống lưu trữ năng lượng (ESS): Đầu nối cho hệ thống pin cố định được sử dụng để lưu trữ năng lượng, trong đó công suất cao và kết nối đáng tin cậy là rất quan trọng.
• Phân phối điện: Đầu nối được sử dụng trong việc phân phối điện trong EV, kết nối các thành phần điện áp cao khác nhau.

Kết luận

Đầu nối để lưu trữ pin ô tô trong các hệ thống năng lượng mới phải được thiết kế với khả năng xử lý điện áp và dòng điện cao, các tính năng an toàn mạnh mẽ và độ bền môi trường. Bằng cách tập trung vào các lĩnh vực chính này, bạn có thể tạo ra các đầu nối đáp ứng các yêu cầu khắt khe của xe điện và hệ thống lưu trữ năng lượng hiện đại, đảm bảo an toàn, độ tin cậy và hiệu suất.
