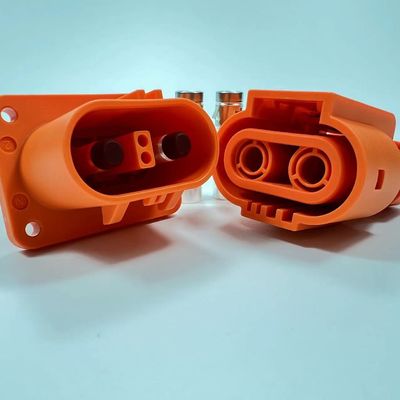

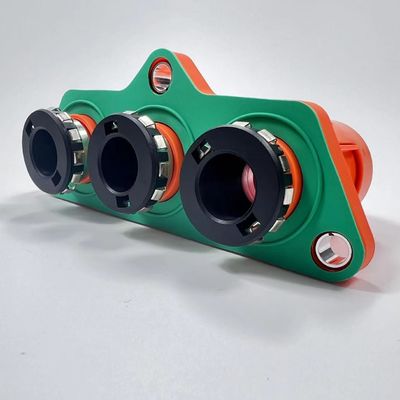

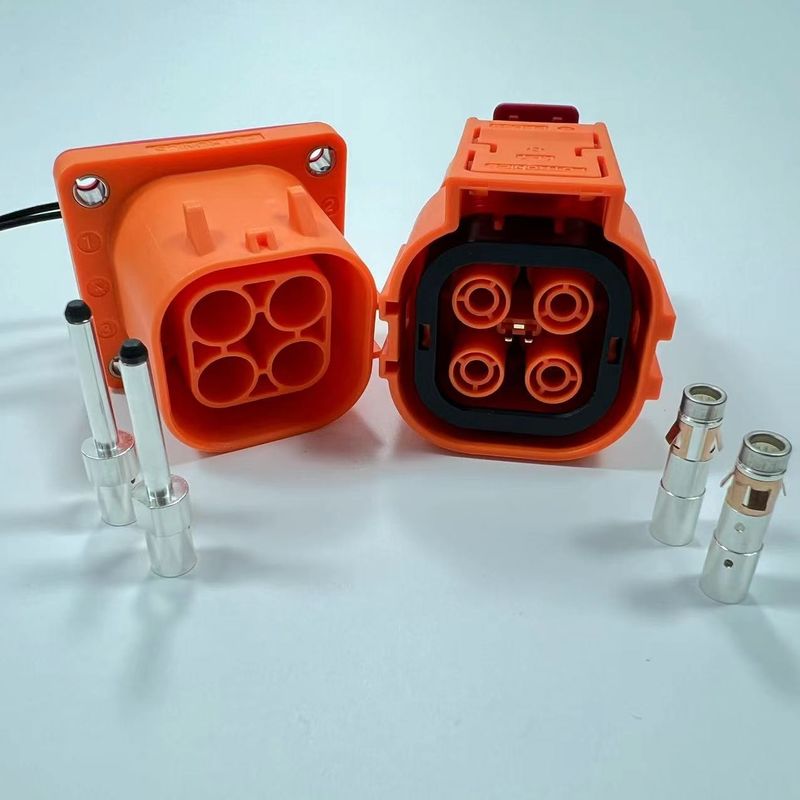

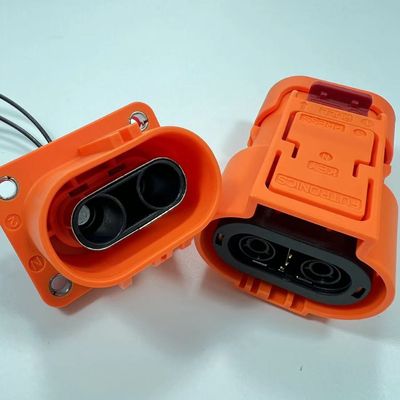

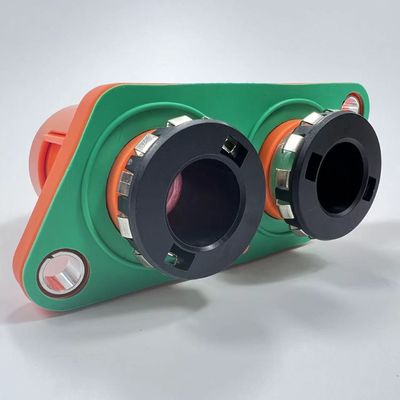

Ống chống thấm pin ô tô Bộ kết nối lưu trữ năng lượng 6000V 480A

Xe điện (NEV) trong lĩnh vực ô tô, bao gồm xe điện (EV), xe hybrid sạc ngoài (PHEV) và xe chạy bằng pin nhiên liệu hydro, yêu cầu các đầu nối chuyên dụng để đáp ứng các yêu cầu riêng của điện áp cao, dòng điện cao và môi trường vận hành khắc nghiệt. Các đầu nối này rất quan trọng đối với nhiều hệ thống khác nhau, bao gồm quản lý pin, sạc, phân phối điện và điều khiển động cơ. Dưới đây là cái nhìn chuyên sâu về thiết kế và tiêu chí lựa chọn cho các đầu nối năng lượng mới trong ô tô:

Các tính năng chính của Đầu nối năng lượng mới trong ô tô

1. Xử lý dòng điện và điện áp cao:

   • Định mức dòng điện:Các đầu nối này phải xử lý dòng điện cao, thường từ 50A đến hơn 300A, tùy thuộc vào ứng dụng (ví dụ: phân phối điện, kết nối pin).
   • Định mức điện áp:Chúng phải có khả năng xử lý điện áp cao, thường từ 400V đến 1.000V, đặc biệt là trong hệ thống pin EV.

2. Tính năng an toàn:

   • Thiết kế chống chạm:Thực hiện các thiết kế ngăn ngừa tiếp xúc ngẫu nhiên với các bộ phận có điện, đảm bảo an toàn trong quá trình xử lý và bảo trì.
   • Cơ chế khóa an toàn:Sử dụng các hệ thống khóa để ngăn ngừa việc ngắt kết nối ngẫu nhiên, có thể gây ra các vấn đề về an toàn, đặc biệt là trong các ứng dụng điện áp cao.
   • Phân cực:Đảm bảo các đầu nối được phân cực để ngăn ngừa việc giao phối không chính xác, có thể dẫn đến hư hỏng hoặc các mối nguy hiểm về an toàn.

3. Độ bền và khả năng chống chịu môi trường:

   • Khả năng chống rung và chống sốc:Các đầu nối phải chắc chắn, có khả năng chịu được rung động và va đập đáng kể thường gặp trong môi trường ô tô.
   • Niêm phong và chống thấm nước:Đạt xếp hạng IP cao (ví dụ: IP67 hoặc IP68) để bảo vệ khỏi nước, bụi và các chất gây ô nhiễm khác, đảm bảo độ tin cậy lâu dài.
   • Khả năng chống ăn mòn:Sử dụng vật liệu và lớp phủ chống ăn mòn, đặc biệt là trong môi trường tiếp xúc với muối trên đường, độ ẩm và hóa chất.

4. Quản lý nhiệt:

   • Tản nhiệt:Tích hợp các tính năng tạo điều kiện tản nhiệt để ngăn ngừa quá nhiệt, điều này đặc biệt quan trọng trong các ứng dụng dòng điện cao.
   • Khả năng chịu nhiệt độ:Đảm bảo các đầu nối có thể hoạt động đáng tin cậy trong phạm vi nhiệt độ rộng, từ -40°C đến +125°C, điển hình trong môi trường ô tô.

5. Dễ sử dụng và bảo trì:

   • Kết nối/Ngắt kết nối nhanh:Thiết kế các đầu nối để dễ dàng giao phối và tháo rời, điều này rất quan trọng để lắp ráp, bảo trì và sửa chữa hiệu quả trong sản xuất ô tô.
   • Tính công thái học:Xem xét sự dễ dàng khi xử lý các đầu nối, đặc biệt là trong không gian hạn chế điển hình của nội thất xe.

Các loại đầu nối cho các ứng dụng năng lượng mới trong ô tô

1. Đầu nối pin điện áp cao:

   • Chức năng:Được sử dụng để kết nối bộ pin với hệ thống phân phối điện, bộ điều khiển động cơ và các thành phần điện áp cao khác của xe.
   • Tính năng:Khả năng chịu dòng điện cao, cơ chế khóa an toàn, thiết kế chống chạm và các tính năng quản lý nhiệt để xử lý nhiệt do mức công suất cao tạo ra.

2. Đầu nối sạc:

   • Chức năng:Kết nối xe với các trạm sạc hoặc bộ sạc trên xe.
   • Tính năng:Phải tuân thủ các tiêu chuẩn như CCS (Hệ thống sạc kết hợp) hoặc CHAdeMO, hỗ trợ cả sạc AC và DC với khả năng cách điện và niêm phong môi trường chắc chắn.

3. Đầu nối pha động cơ:

   • Chức năng:Kết nối bộ điều khiển động cơ với động cơ điện.
   • Tính năng:Có khả năng xử lý dòng điện và điện áp cao, với khả năng chống rung tuyệt vời và cơ chế khóa an toàn để đảm bảo kết nối đáng tin cậy trong mọi điều kiện lái xe.

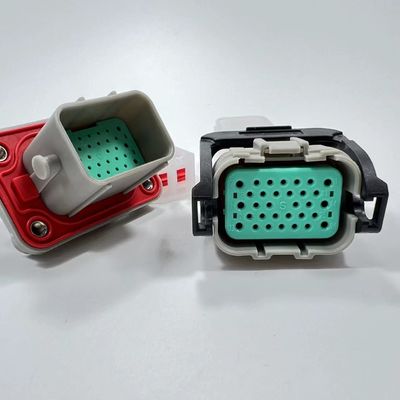

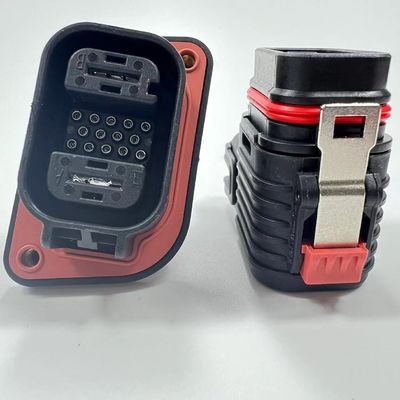

4. Đầu nối tín hiệu và dữ liệu:

   • Chức năng:Kết nối cảm biến, bộ điều khiển và các hệ thống điện áp thấp khác trong xe.
   • Tính năng:Thông thường là các đầu nối nhiều chân với lớp che chắn để ngăn ngừa nhiễu điện từ (EMI), đảm bảo truyền dữ liệu đáng tin cậy.

5. Đầu nối thanh cái:

   • Chức năng:Được sử dụng bên trong bộ pin để kết nối các tế bào nối tiếp hoặc song song.
   • Tính năng:Được thiết kế để mang dòng điện rất cao với độ sụt áp tối thiểu, thường được làm bằng đồng hoặc nhôm với lớp mạ để chống ăn mòn.

Xem xét vật liệu

1. Vỏ đầu nối:

   • Vật liệu:Sử dụng nhựa nhiệt dẻo hiệu suất cao như PBT (Polybutylene Terephthalate) hoặc PA66 (Polyamide 66) với sợi thủy tinh gia cường để tăng độ bền, khả năng chịu nhiệt và ổn định kích thước.
   • Khả năng chống cháy:Đảm bảo vật liệu tuân thủ các tiêu chuẩn an toàn ô tô, chẳng hạn như UL94 V-0, để ngăn ngừa các mối nguy hiểm về hỏa hoạn.

2. Tiếp điểm:

   • Vật liệu:Vật liệu có độ dẫn điện cao như đồng hoặc hợp kim đồng, thường được mạ bạc hoặc thiếc để cải thiện khả năng chống ăn mòn và hiệu suất điện.
   • Cơ chế lò xo:Bao gồm các cơ chế lò xo bền để duy trì áp suất tiếp xúc nhất quán trong suốt vòng đời của đầu nối.

3. Phớt và vòng đệm:

   • Vật liệu:Sử dụng silicon hoặc EPDM (Ethylene Propylene Diene Monomer) cho phớt và vòng đệm để cung cấp khả năng bịt kín đáng tin cậy trước các yếu tố môi trường đồng thời duy trì tính linh hoạt trong phạm vi nhiệt độ rộng.

Xem xét thiết kế

1. Tùy chỉnh:

   • Giải pháp phù hợp:Tùy thuộc vào các yêu cầu cụ thể của nền tảng xe, các đầu nối có thể cần được tùy chỉnh để phù hợp với các ràng buộc về công suất, không gian và môi trường độc đáo.

2. Tuân thủ các tiêu chuẩn:

   • Tiêu chuẩn ô tô:Đảm bảo các đầu nối đáp ứng các tiêu chuẩn ô tô có liên quan, chẳng hạn như ISO 6469 (về an toàn trong xe điện) và ISO 16750 (về thử nghiệm môi trường).
   • Tiêu chuẩn sạc:Đối với đầu nối sạc, hãy đảm bảo tuân thủ các tiêu chuẩn như IEC 62196 cho hệ thống sạc EV.

3. Tính mô-đun:

   • Cấu hình linh hoạt:Xem xét các thiết kế mô-đun cho phép các cấu hình linh hoạt, làm cho các đầu nối có thể thích ứng với các hệ thống và ứng dụng khác nhau.

Kiểm tra và đảm bảo chất lượng

1. Kiểm tra điện:

   • Kiểm tra dòng điện và điện áp:Xác minh rằng các đầu nối có thể xử lý dòng điện và điện áp đã chỉ định mà không bị nóng quá mức hoặc sụt áp.
   • Điện trở cách điện:Đảm bảo cách điện có thể chịu được điện áp mà không bị hỏng, đặc biệt là trong các đầu nối điện áp cao.

2. Kiểm tra cơ học:

   • Kiểm tra rung và sốc:Mô phỏng các điều kiện lái xe trong thế giới thực để đảm bảo các đầu nối có thể chịu được các ứng suất cơ học mà chúng sẽ gặp phải trong quá trình vận hành.
   • Kiểm tra độ bền:Kiểm tra các đầu nối về khả năng chịu đựng các chu kỳ giao phối và tháo rời lặp đi lặp lại mà không làm giảm hiệu suất.

3. Kiểm tra môi trường:

   • Kiểm tra bảo vệ xâm nhập:Xác nhận rằng các đầu nối đáp ứng các tiêu chuẩn IP được xếp hạng của chúng về khả năng chống bụi và nước.
   • Chu kỳ nhiệt độ:Đảm bảo các đầu nối có thể xử lý các biến động nhiệt độ mà chúng sẽ gặp phải trong môi trường ô tô.

Ứng dụng

• Xe điện và xe hybrid:Đầu nối công suất cao cho hệ thống pin, phân phối điện, bộ điều khiển động cơ và giao diện sạc.
• Hệ thống quản lý pin (BMS):Đầu nối để theo dõi và điều khiển bộ pin, bao gồm các đầu nối tín hiệu công suất thấp để liên lạc giữa BMS và các tế bào riêng lẻ.
• Điện tử công suất:Đầu nối để kết nối bộ biến tần, bộ chuyển đổi và các thiết bị điện tử công suất khác trong hệ thống truyền động của xe.

Kết luận

Đầu nối năng lượng mới trong ô tô phải kết hợp các đặc tính điện hiệu suất cao với độ bền cơ học và môi trường mạnh mẽ. Các đầu nối này đóng một vai trò quan trọng trong việc đảm bảo an toàn, độ tin cậy và hiệu quả của xe điện và xe hybrid, hỗ trợ quá trình chuyển đổi sang giao thông sạch hơn và bền vững hơn. Bằng cách tập trung vào các yếu tố chính như xử lý dòng điện và điện áp, an toàn, độ bền và tuân thủ các tiêu chuẩn ngành, bạn có thể phát triển các đầu nối đáp ứng các yêu cầu khắt khe của ngành công nghiệp ô tô.
