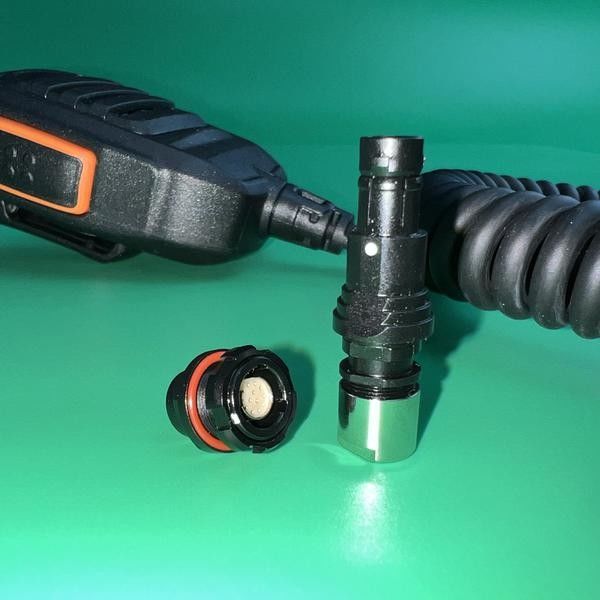

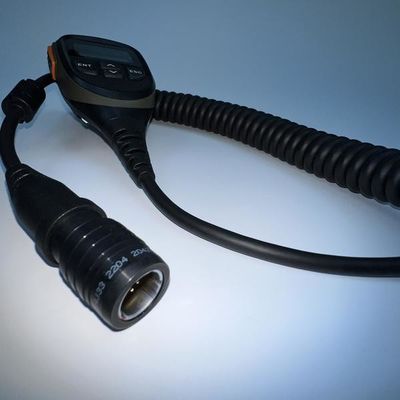

Lắp ráp bộ dây cáp ô tô công nghiệp cho che chắn EMC quân sự

Tạo cụm cáp cho các ứng dụng quân sự với vỏ TPU, lớp che chắn EMC và dây lò xo liên quan đến việc thiết kế một giải pháp mạnh mẽ và đáng tin cậy, có thể chịu được môi trường khắc nghiệt đồng thời duy trì tính toàn vẹn tín hiệu. Dưới đây là một cách tiếp cận chi tiết:

Các thành phần và vật liệu chính

1. Vỏ TPU:

   • Độ bền:TPU (Thermoplastic Polyurethane) nổi tiếng với khả năng chống mài mòn, tính linh hoạt và độ bền cơ học tuyệt vời, khiến nó trở nên lý tưởng cho các ứng dụng quân sự.
   • Khả năng kháng hóa chất và môi trường:TPU có khả năng chống dầu, hóa chất và các điều kiện môi trường khắc nghiệt, đảm bảo cụm cáp có thể chịu được sự khắc nghiệt của việc sử dụng trong quân đội.
   • Tính linh hoạt:Duy trì tính linh hoạt ngay cả ở nhiệt độ thấp, điều này rất quan trọng đối với các hoạt động hiện trường.

2. Che chắn EMC:

   • Tương thích điện từ (EMC):Lớp che chắn bảo vệ cáp khỏi nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI), đảm bảo tín hiệu được truyền đi mà không bị suy giảm.
   • Các loại che chắn:
     • Che chắn bện:Cung cấp độ bao phủ và tính linh hoạt tốt, phù hợp với hầu hết các ứng dụng quân sự.
     • Che chắn lá:Cung cấp độ bao phủ 100%, lý tưởng cho các ứng dụng tần số cao, nơi cần bảo vệ EMI hoàn toàn.
     • Kết hợp:Một số cụm có thể sử dụng cả lớp che chắn bện và lá để cân bằng tính linh hoạt và hiệu suất.

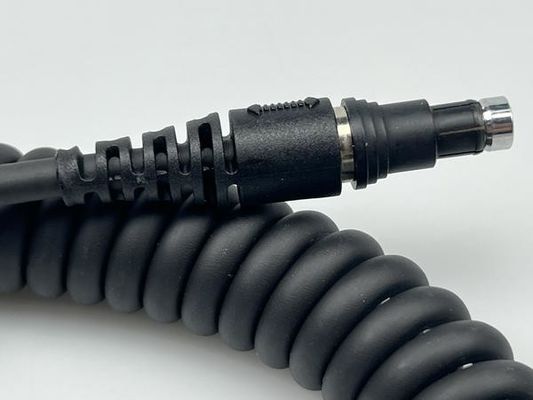

3. Dây lò xo:

   • Gia cố:Dây lò xo tăng thêm độ bền cơ học cho cáp, giúp cáp trở lại hình dạng ban đầu sau khi bị uốn cong hoặc xoắn. Điều này đặc biệt hữu ích trong các ứng dụng mà cáp thường xuyên bị di chuyển hoặc chịu ứng suất cơ học.
   • Độ bền:Dây lò xo ngăn ngừa các vết xoắn và kéo dài tuổi thọ của cáp trong môi trường khắc nghiệt.

Các cân nhắc về thiết kế

1. Độ bền cơ học:

   • Giảm căng:Kết hợp giảm căng tại các điểm kết nối để ngăn ngừa hư hỏng do uốn cong hoặc kéo, đặc biệt là nơi cáp kết nối với thiết bị quân sự.
   • Độ bền kéo:Đảm bảo cụm có khả năng chịu được các yêu cầu vật lý của việc sử dụng trong quân đội, bao gồm căng, va đập và nén.

2. Niêm phong môi trường:

   • Chống thấm nước:Thiết kế cụm chống thấm nước, với xếp hạng IP67 trở lên, để bảo vệ chống lại sự xâm nhập của nước trong quá trình hoạt động hiện trường.
   • Khả năng chịu nhiệt độ:Vật liệu phải có khả năng chịu được nhiệt độ khắc nghiệt, cả nóng và lạnh, vì các hoạt động quân sự có thể xảy ra trong nhiều môi trường khác nhau.

3. Tính toàn vẹn tín hiệu:

   • Điện dung và điện trở thấp:Chọn dây dẫn và cách điện để giảm thiểu điện dung và điện trở, đảm bảo tín hiệu được truyền đi chính xác trên khoảng cách xa.
   • Tiếp đất:Đảm bảo tiếp đất thích hợp của lớp che chắn EMC để bảo vệ chống lại nhiễu điện và đảm bảo độ tin cậy của hệ thống thông tin liên lạc.

4. Tính linh hoạt so với độ cứng:

   • Thiết kế cân bằng:Cụm phải đủ linh hoạt để dễ sử dụng trong khi vẫn duy trì độ cứng khi cần thiết để ngăn ngừa hư hỏng. Dây lò xo giúp đạt được sự cân bằng này.

Quy trình sản xuất

1. Tạo mẫu:

   • Phát triển các nguyên mẫu để kiểm tra hiệu suất của cụm, bao gồm độ bền cơ học, tính linh hoạt và hiệu quả che chắn EMC. Tạo mẫu cho phép tinh chỉnh thiết kế trước khi sản xuất hàng loạt.

2. Lắp ráp:

   • Chuẩn bị cáp:Cắt và tước vỏ TPU và dây bên trong theo chiều dài yêu cầu, đảm bảo các đầu cuối sạch và chính xác.
   • Ứng dụng che chắn:Áp dụng lớp che chắn EMC đã chọn (bện, lá hoặc kết hợp) cho cụm, đảm bảo nó được nối đất đúng cách và tích hợp.
   • Tích hợp dây lò xo:Kết hợp dây lò xo vào cụm, đảm bảo nó được căn chỉnh và cố định đúng cách bên trong vỏ TPU.

3. Đúc khuôn (Tùy chọn):

   • Để tăng thêm độ bền và bảo vệ môi trường, hãy cân nhắc đúc khuôn các đầu nối hoặc các bộ phận cụ thể của cụm cáp bằng TPU hoặc vật liệu tương thích khác.

4. Kiểm tra:

   • Kiểm tra điện:Tiến hành kiểm tra để đảm bảo cụm duy trì tính liên tục điện thích hợp, điện trở cách điện và tính toàn vẹn tín hiệu.
   • Kiểm tra cơ học:Kiểm tra cụm về tính linh hoạt, độ bền kéo và độ bền trong các điều kiện quân sự mô phỏng, bao gồm nhiệt độ khắc nghiệt và phơi nhiễm môi trường.

5. Kiểm soát chất lượng:

   • Thực hiện các quy trình kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng mọi cụm cáp đều đáp ứng các yêu cầu nghiêm ngặt của tiêu chuẩn quân sự, chẳng hạn như MIL-STD-810 để kiểm tra môi trường.

Ứng dụng

• Hệ thống thông tin liên lạc:Được sử dụng trong radio, ăng-ten và các thiết bị thông tin liên lạc khác, nơi việc truyền tín hiệu đáng tin cậy là rất quan trọng.
• Hệ thống vũ khí:Kết nối các thành phần điện tử khác nhau trong hệ thống vũ khí, đòi hỏi độ bền cao và khả năng chống lại các điều kiện khắc nghiệt.
• Thiết bị hiện trường:Đảm bảo kết nối đáng tin cậy trong các thiết bị di động được binh lính sử dụng, bao gồm thiết bị GPS, thiết bị nhìn đêm và các thiết bị chiến thuật khác.

Kết luận

Một cụm cáp được thiết kế cho các ứng dụng quân sự với vỏ TPU, lớp che chắn EMC và dây lò xo cung cấp độ bền, tính linh hoạt và tính toàn vẹn tín hiệu cần thiết trong môi trường khắc nghiệt. Bằng cách tập trung vào vật liệu chất lượng cao, quy trình sản xuất chính xác và thử nghiệm kỹ lưỡng, bạn có thể tạo ra một sản phẩm đáp ứng các yêu cầu nghiêm ngặt của việc sử dụng trong quân đội.
