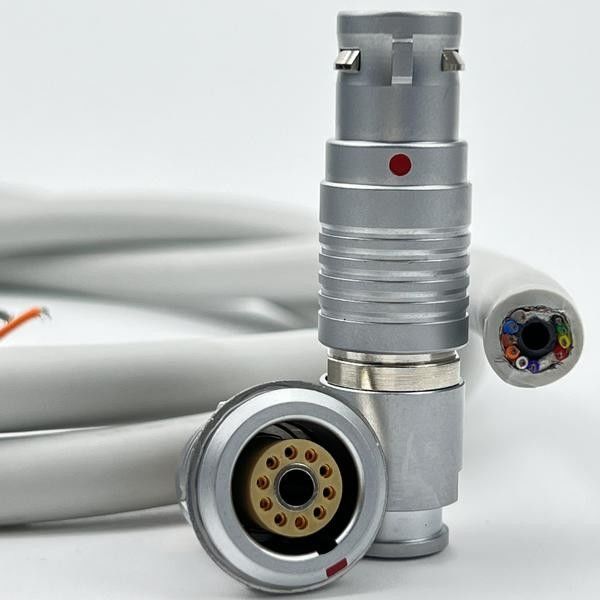

OEM LEMO Wire Connector Harness Cable Assembly cho các tín hiệu trên không kết nối

Các thành phần và vật liệu chính

1. Các dây cáp không khí và tín hiệu:

   • Ống khí:
     • Vật liệu:Sử dụng ống silicone hoặc ống TPU cấp y tế cho các kênh không khí. Những vật liệu này linh hoạt, tương thích sinh học và có thể chịu được các quy trình khử trùng.
     • Đánh giá áp suất:Đảm bảo ống có thể xử lý các yêu cầu áp suất không khí của các công cụ nha khoa mà không bị nghiêng hoặc vỡ.
   • Các dây tín hiệu:
     • Vật liệu dẫn:Sử dụng đồng hoặc đồng bọc bạc cho các dây tín hiệu để đảm bảo độ dẫn cao và tính toàn vẹn của tín hiệu.
     • Khép kín:Chọn vật liệu cách nhiệt phù hợp với các tiêu chuẩn y tế, chẳng hạn như FEP (Fluorinated Ethylene Propylene) hoặc PTFE (Polytetrafluoroethylene), cũng chống lại các quy trình khử trùng.

2. Bộ kết nối đẩy kéo kim loại:

   • Hoàn hợp:Các đầu nối nên tương thích với các thiết kế LEMO, cung cấp kết nối an toàn với khả năng kết hợp và khử kết nối nhanh.
   • Vật liệu:Sử dụng thép không gỉ chất lượng cao hoặc nhôm anodized cho các kết nối để đảm bảo độ bền và chống ăn mòn.
   • Cấu hình liên lạc:Thiết kế đầu nối với số lượng liên lạc phù hợp cho cả kênh không khí và tín hiệu.chứa cả kết nối chất lỏng và điện.
   • Bấm kín:Các đầu nối nên có niêm phong IP (ví dụ, IP67) để bảo vệ chống lại sự xâm nhập của chất lỏng, điều này rất quan trọng trong môi trường nha khoa nơi tiếp xúc với chất lỏng là phổ biến.

3. Bức chắn:

   • Bảo vệ EMC:Tích hợp màn chắn để bảo vệ sự toàn vẹn của tín hiệu khỏi nhiễu điện từ (EMI), đảm bảo hoạt động đáng tin cậy của các thiết bị được kết nối.

Những cân nhắc về thiết kế

1. Khả năng tương thích sinh học và khử trùng:

   • Vật liệu:Đảm bảo tất cả các vật liệu được sử dụng, bao gồm cả các cáp, đầu nối và bất kỳ chất kết dính hoặc quá đúc nào, là tương thích sinh học và phù hợp với tiệt trùng lặp lại.
   • Khả năng khử trùng:Bộ phận phải có khả năng chịu được các phương pháp khử trùng phổ biến được sử dụng trong nha khoa, chẳng hạn như tự động, mà không bị suy thoái.

2. Độ bền cơ học:

   • Giảm căng thẳng:Kết hợp các tính năng giảm căng tại các điểm kết nối để ngăn ngừa sự hao mòn từ việc uốn cong hoặc kéo lặp đi lặp lại, đặc biệt là gần các kết nối.
   • Sự linh hoạt:Bộ dây cáp nên đủ linh hoạt để dễ dàng điều khiển trong phòng nha khoa, mà không ảnh hưởng đến độ bền.

3. Nhập kín môi trường:

   • Ống chống nước:Đảm bảo rằng cả hai đầu nối và bộ sợi cáp đều chống nước, với xếp hạng IP67 hoặc cao hơn, để bảo vệ chống lại nước, nước bọt và các chất lỏng khác gặp phải trong môi trường nha khoa.
   • Kháng ăn mòn:Do tiếp xúc thường xuyên với độ ẩm và các chất tẩy rửa, bộ phận nên được thiết kế để chống ăn mòn trong suốt thời gian sử dụng dự kiến.

Quá trình sản xuất

1. Xây dựng nguyên mẫu:

   • Phát triển các mẫu thử nghiệm để kiểm tra hiệu suất truyền tín hiệu và không khí, độ bền cơ học và tương thích với các đầu nối LEMO.Giai đoạn này cho phép tinh chế trước khi sản xuất toàn diện.

2. Bộ sưu tập:

   • Chuẩn bị cáp:Cắt và chuẩn bị các đường ống khí và dây tín hiệu, đảm bảo chiều dài chính xác và kết thúc sạch.
   • Kết hợp kết nối:Thêm các đầu nối đẩy-khai tương thích với LEMO, đảm bảo kết nối an toàn và đáng tin cậy.
   • Việc đúc quá mức (không cần thiết):Áp dụng quá đúc xung quanh các kết nối nếu cần thiết để giảm căng thêm và niêm phong môi trường.

3. Kiểm tra:

   • Kiểm tra điện:Đảm bảo các kênh tín hiệu duy trì tính liên tục điện và kháng cách nhiệt thích hợp.
   • Kiểm tra áp suất:Kiểm tra các kênh không khí về tính toàn vẹn áp suất, đảm bảo chúng không rò rỉ trong điều kiện hoạt động.
   • Kiểm tra cơ khí:Đánh giá độ bền của tập hợp trong sử dụng mô phỏng, bao gồm các chu kỳ giao phối và tháo rời lặp đi lặp lại.

4. Kiểm soát chất lượng:

   • Thực hiện các biện pháp kiểm soát chất lượng để xác minh rằng mỗi tập hợp đáp ứng các tiêu chuẩn y tế và hoạt động đáng tin cậy trong điều kiện mong đợi trong môi trường nha khoa.

Ứng dụng

• Máy cầm răng:Kết nối các công cụ nha khoa đòi hỏi cả không khí để hoạt động và tín hiệu điện để điều khiển hoặc giám sát.
• Máy tưới nước miệng:Truyền cả tín hiệu chất lỏng và điện trong các thiết bị được thiết kế để làm sạch hoặc các thủ tục nha khoa khác.
• Thiết bị hình ảnh răng:Kết nối các thiết bị hình ảnh có thể yêu cầu cả không khí để làm mát hoặc hoạt động và truyền tín hiệu để xử lý dữ liệu.

Kết luận

Một bộ cáp được thiết kế cho nha khoa bao gồm các kết nối không khí và tín hiệu với các đầu nối đẩy-khai kim loại tương thích với LEMO phải bền, linh hoạt và phù hợp với các tiêu chuẩn y tế.Bằng cách chọn cẩn thận vật liệu, đảm bảo thiết kế cơ khí mạnh mẽ, và tiến hành kiểm tra kỹ lưỡng, bạn có thể tạo ra một sản phẩm đáng tin cậy đáp ứng các yêu cầu đòi hỏi của các chuyên gia nha khoa.
